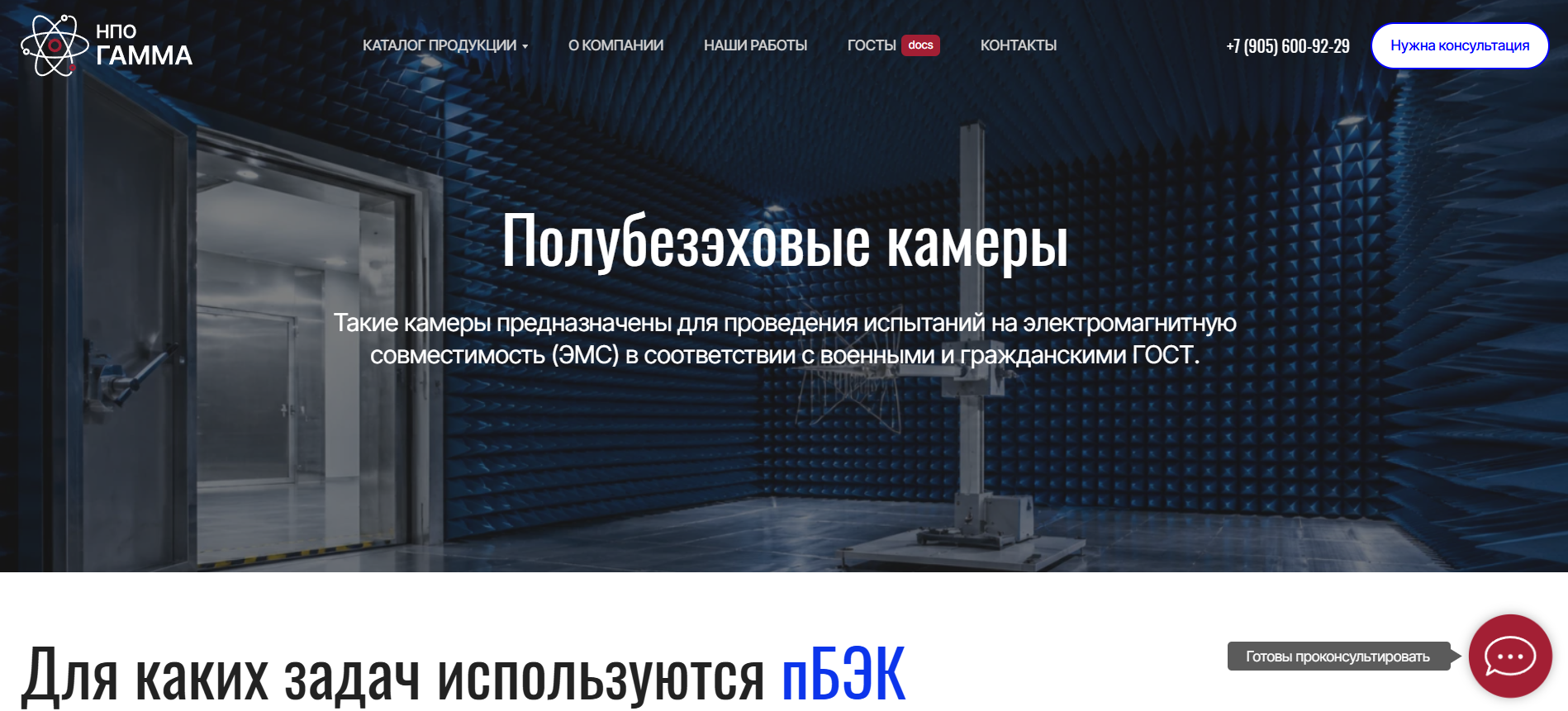

Полубезэховые экранированные камеры (пБЭК) – экранированные камеры, стены и потолок которых покрыты радиопоглощающим материалом. Такие камеры предназначены для проведения испытаний на Электромагнитную совместимость (ЭМС ) в соответствии с военными и гражданскими ГОСТ . В полубезэховых камерах имитируется открытая измерительная площадка, стены и потолок которой не отражают радиосигналы, а пол отражает их полностью. Линейка испытательных камер включает экранированные камеры для измерительных расстояний 3 м, полубезэховые камеры для измерительных расстояний 3 м, 5 м и 10 м, и полностью безэховые помещения для измерительных расстояний 3 м и 5 м. По запросу заказчика компания предоставляет типовые решения для полностью безэхового помещения с испытательным расстоянием 10 м и более. Стены и потолок изготовлены полубезэховой камеры из листовой стали толщиной 2 мм и покрыты радиопоглощающим материалом с коэффициентом отражения от -20 дБ
Все камеры соответствуют I классу экранирования (80-120 дБ) согласно ГОСТ 50414-92 в частотном диапазоне до 18ГГц (40 ГГц по запросу).Базовая комплектация: | Дополнительная комплектация: |
– экранированная камера; | – поворотный стол (с удаленным управлением); |
– проходная панель 1шт. со следующими разъемами: N, SMA, оптика; | – антенная мачта (с удаленным управлением); |
– сотовая вентиляционная панель 4шт.; | – система видео наблюдения; |
– экранированная входная дверь 1шт., размеры 1х2 м; | – система пожарной сигнализации; |
– фильтр ввода питания 380 В 50 Гц 16 А на фазу; | – фальшпол, со съемными панелями; |
– освещение (светодиодные светильники); | – увеличенные двери (ворота); |
– пол (сплошная заземленная плоскость); | – и другие дополнения согласно ТЗ заказчика. |
– радиопоглощающий материал на стенах и потолке. |
Возможна поставка камер как стандартных типоразмеров, так и по спецификации (техническому заданию) заказчика.
Сборно-разборная конструкция позволяет размещать камеру в удобном заказчику месте. Модульная технология позволяет проводить сборку из унифицированных компонентов в сжатые сроки.
Радиопоглощающий материал
В комплектации камеры оснащаются пирамидальным радиопоглощающим материалом Российского производства. В зависимости от требований и ТЗ заказчика возможно оснащение ферритовым и пирамидальным поглотителем Европейских и Азиатских производителей.
