Безэховая камера БЭК - 3

Измерительное расстояние 3 м.

7,4 м×3,7 м× 3,3 м​. Стоимость 4 750 000 руб.
IMG 20170915 112146949 HDR

Камера имеет модульную структуру панельного типа, изготавливаются из оцинкованной листовой стали толщи 2 мм и покрыты радиопоглощающим материалом

IMG 20171015 092610591 HDR

Панель для ввода-вывода сигналов. Защитные фильтры радиопомех для ввода сети питания 380/220 В и 50 Гц. (вентиляционные вставки). Испытательный стол с пластиной заземления и контактной полосой. Дверь экранированная ручного запирания .Коэффициент экранирования дверей: не менее 100 дБ.

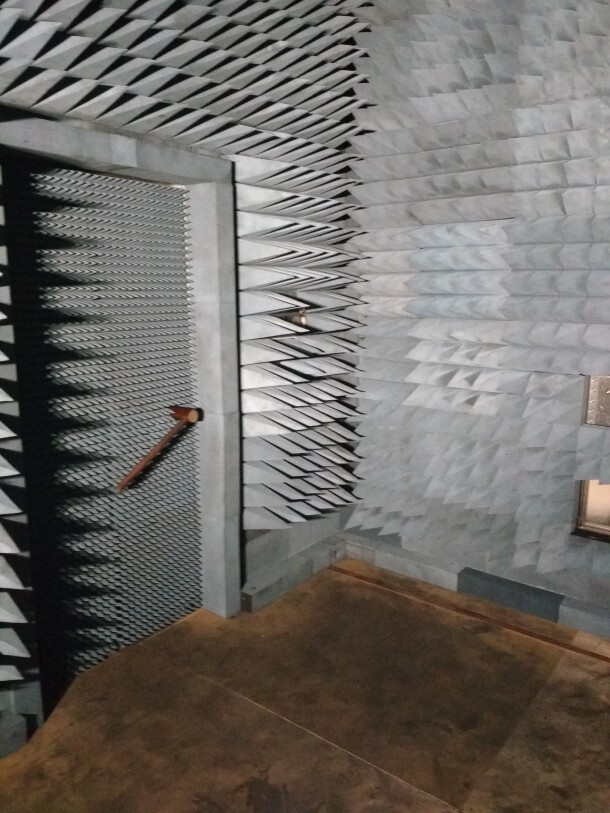

IMG 20171027 171759319

Радиопоглощающий материал: - не гигроскопичен - не горюч (класс НГ по ГОСТ 30244-94) - не выделяет вредных веществ в процессе эксплуатации ÒВысота пирамид: от 45 до 500 мм. Рабочий диапазон частот: от 30 МГц. до 40 ГГц. Рабочая температура: от - 50°C до + 80°C Коэффициент отражения по мощности (в зависимости от частоты и размеров пирамид): от -20 до -50 дБ.

Характеристики камеры
IMG 20171015 092635951 HDR

Характеристики


Коэффициент экранирования: до 120 дБ Коэффициент безэховости: до минус 40 ДБ. Рабочий диапазон частот безэховых камер: от 10 кГц. до 18ГГц. или 40ГГц.


IMG 20171015 092720955 HDR

Комплектация


Проходная панель для ввода-вывода сигналов. Защитные фильтры радиопомех для ввода сети питания 380/220 В и 50 Гц. (вентиляционные вставки). Испытательный стол с пластиной заземления и контактной полосой. Дверь экранированная  механничесгого  запирания .Коэффициент экранирования дверей: не менее 100 дБ. Размеры дверного проема для входа/выхода из камеры: согласно ТЗ заказчика. Пол камеры металлический, для обеспечения требований по электростатике (согласно ГОСТ Р 53734.51-2009) покрыт антистатическим линолеумом. Возможно покрытие пола дополнительным сменным объемом радиопоглощающего материала.


IMG 20171015 193051447

Радио-поглощающий материал

Рабочая поверхность радио-поглощающего материала: - имеет клиновидную форму (пирамида) - изготовлена из полиуретановой пены, содержащей поглощающие компоненты.

Радиопоглощающий материал: - не гигроскопичен - не горюч (класс НГ по ГОСТ 30244-94) - не выделяет вредных веществ в процессе эксплуатации

Высота пирамид: от 45 до 500 мм Рабочий диапазон частот: от 30 МГц до 40 ГГц

Рабочая температура: от - 50°C до + 80°C

Коэффициент отражения  : от -20 до -50 дБ


IMG 20171015 092702520 HDR

Герметичный электрический контакт по периметру двери обеспечивает двух ножевое соединение посредством медно-бериллиевых контактных пружин.Ресурс двери 10 000 циклов.

IMG 20171201 150516370
